在小功率光伏揚水系統中，感應電機水泵通常額定工作電壓為220Vac，即便采用調制率最高的SVPWM電壓調制方式，逆變器要輸出三相正弦對稱的220Vac電壓，仍要求直流母線電壓為310Vdc以上。如果光伏陣列輸入直流工作電壓低于該電壓，則可能造成逆變輸出電壓不足或輸出電流畸變，影響電氣輸出效率和水泵電機壽命。

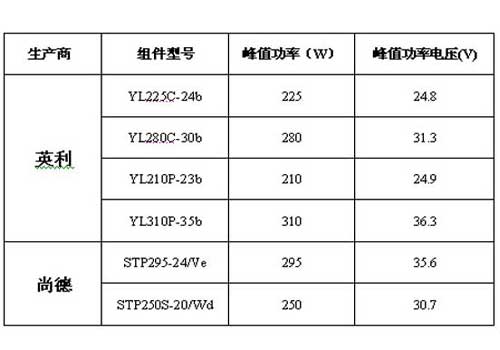

為滿足逆變器輸入直流電壓最低電壓要求，需要多塊光伏組件串聯，以兩家知名光伏組件生產廠家的主推產品為例，



在輸入功率2.2kW以上時，可以采用10塊以上光伏組件串聯的方式得到310Vdc以上的工作電壓；但在功率小于等于2.2kW的應用場合，以1.5kW系統為例，要達到合適的輸入電壓，采用電壓/功率比相對較高的光伏組件STP250S-20/Wd，也需要10塊或更多塊串聯，即光伏組件的總功率為2.5kW以上，遠大于所需功率，造成功率浪費。

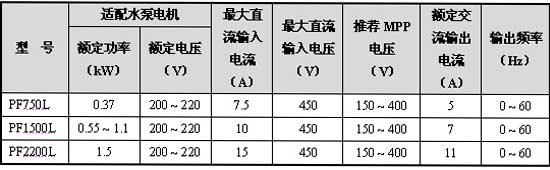

為了拓寬光伏揚水逆變器的輸入電壓范圍，增強小功率光伏揚水系統配置靈活性，我司開發出PF-L系列兩級式光伏揚水逆變器。該產品內置升壓電路對輸入電壓進行調節，正常工作的輸入電壓范圍達到150~450Vdc，可滿足多種光伏組件配置方案。仍以上表為例，對1.5kW系統，任意選用一款光伏組件，都可采用5~7塊串聯獲得150V以上工作電壓，滿足該產品輸入電壓要求，并獲得合適的輸入功率配置。



1.適用于采用三相異步電機的水泵；

2.采用動態VI最大功率點跟蹤和優化正弦波PWM控制，響應速度快，穩定性好；

3.全自動運行，可根據實際系統的情況自由設定水泵調速范圍，存儲8年運行數據；

4.主電路采用智能功率模塊，可靠性高；

5.智能識別輸入電壓范圍，無需手動調整開路電壓等參數即可穩定運行；

6.具備完整的電機保護功能，可選配上下水位監測和控制電路，防止溢出和干抽

7.全鋁合金外殼，防護等級IP52，使用環境溫度：-10～+50℃；

8.允許輸入電壓范圍寬，150~450Vdc；
