天源新能源揚水逆變器的正常使用溫度范圍為-10 ~ +50 °C。在這個溫度范圍內，逆變器可以實現全功率負載，穩定可靠運行。


然而，在實際應用過程中，可能會將逆變器放在一個控制柜中，溫度可能會超過50 °C?；蛘?，在東南亞等高溫地區，室外溫度也會超過50 °C。所以，非常有必要仔細地評估天源新能源揚水逆變器在+50 °C - +60 °C 之間應用的產品性能，通過評估，天源新能源揚水逆變器是可以應用在+50 °C - +60 °C 之間。


傳統逆變器產家的作法是根據環境溫度來自動調節逆變器的最大輸出功率。對逆變器而言，并不會在外殼裝一個溫度傳感器去監測外部環境的溫度。這樣做既不便于安裝也沒有必要。實際上，對逆變器里的所有器件而言，IGBT模塊是最為重要的部分，我們最需要監測的是IGBT模塊的溫度。當IGBT模塊溫度超過預設好的臨界點時，通過控制輸出的最大運行頻率來實現逆變器降額運行。通過直接限制最大輸出頻率的作法比傳統產家采用限制最大輸出功率的作法要更簡潔可靠。


l 當IGBT模塊的溫度小于55°C時，最大輸出頻率為默認的值50HZ，冷卻風扇不工作以盡可能延長風扇壽命。

l 當IGBT模塊的溫度大于55°C但低于85°C時，最大輸出頻率為默認的值50Hz，但冷卻風扇必須一直工作以增加散熱能力。

l 當IGBT模塊的溫度大于85°C但低于95°C時，必須限制最大輸出頻率，85°C對應50 Hz, 95°C對應20Hz。

l 當IGBT模塊的溫度大于95°C，必須停止輸出，實現過溫保護。

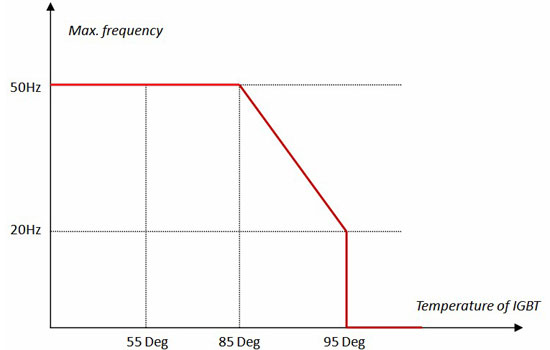

綜上，溫度控制策略如圖1所示。

圖1

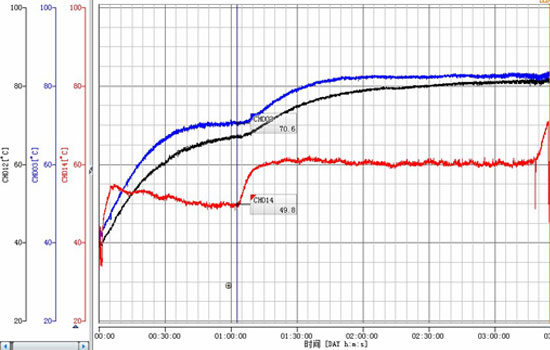

圖2是不帶風扇的機型PB5500H揚水逆變器的溫度測試結果。當環境溫度（紅線）為50°C時，IGBT模塊溫度（藍線）為70°C；當環境溫度（紅線）為60°C時，IGBT模塊溫度（藍線）為83°C。顯然，PB5500H，PB3700H揚水逆變器可以在環境溫度為60°C時，滿負載運行。

圖2 PB5500H

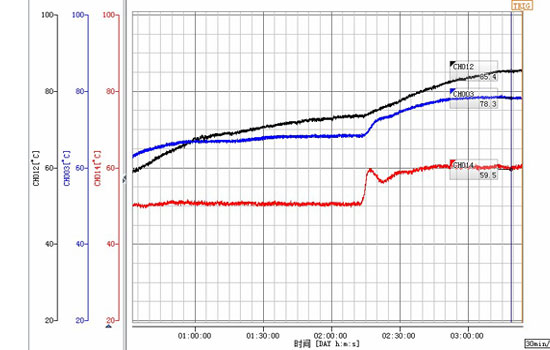

圖3是不帶風扇的機型PB11KH揚水逆變器的溫度測試結果。當環境溫度（紅線）為50°C時，IGBT模塊溫度（藍線）為68°C；當環境溫度（紅線）為60°C時，IGBT模塊溫度（藍線）為78°C。顯然，PB7500H、PB11KH揚水逆變器可以在環境溫度為60°C時，滿負載運行。

圖3 PB11KH


當然，IGBT模塊安全并不代表所有的器件都安全。我們也已經詳細測試了逆變器內部電解電容、單片機、輔助電源變壓器、控制IC等核心器件的溫度情況。通過評估，天源新能源揚水逆變器是可以應用在+50 °C - +60 °C 之間。我們會盡可能地去改進產品，使逆變器包括逆變器內的所有材料能夠滿足更為惡劣的環境。
